EOS2 è un’importante evoluzione nel mondo delle barriere optoelettroniche di sicurezza.

Tra le sue innovative caratteristiche evidenziamo:

• Dimensioni sezione di soli 28 x 30 mm.
• Nessuna zona morta su di un lato: grazie alla posizione del primo raggio la zona sensibile si estende fino all’estremità della barriera..
• Zona morta ridotta al minimo sul lato connettore.
• Nel caso di barriere installate a L, mantiene la risoluzione di 40 mm nell’angolo (modelli con risoluzione 30 e 40 mm).
• La grande facilità di connessione ed installazione, grazie ai connettori M12 e all’uso di cavi non schermati fino a 100 m.
• L’integrazione delle funzioni di sicurezza, tra cui l’autocontrollo delle uscite statiche, il controllo dei contattori esterni (EDM) e la funzione di Start/Restart automatico o manuale selezionabile.
• L’eccezionale robustezza meccanica ed elettrica frutto di anni di esperienza Reer acquisita sul campo con ogni tipo di applicazione.
• Temperatura operativa da -10 a 55 °C.
• Grado di protezione contemporaneamente IP 65 e IP 67.
  Alta resistenza alla penetrazione di polveri e liquidi in una barriera di dimensioni molto compatte.
• Modelli Master/Slave per il collegamento a cascata di due o tre barriere.
• 2 uscite statiche PNP di sicurezza.

Disponibili versioni speciali con custodia stagna IP 69K (WTF e WTHF) adatte anche per applicazioni Food & Beverage

Modelli conformi alla “Direttiva ATEX” 94/9/CE – Polveri Zona 22 - Gas Zona 2 disponibili su richiesta.

Le barriere della serie EOS2 possono essere collegate alle interfacce di sicurezza dedicate della serie AD SR, oppure direttamente a dei contattori comandati e controllati dalla barriera, oppure a MOSAIC o ad adeguati moduli di sicurezza commerciali o PLC di sicurezza.

EOS4 è un’importante evoluzione nel mondo delle barriere optoelettroniche di sicurezza.

Tra le sue innovative caratteristiche evidenziamo:

• Dimensioni sezione di soli 28 x 30 mm.
• Nessuna zona morta su di un lato: grazie alla posizione del primo raggio la zona sensibile si estende fino all’estremità della barriera.
• Zona morta ridotta al minimo sul lato connettore.
• Nel caso di barriere installate a L, mantiene la risoluzione di 40 mm nell’angolo (modelli con risoluzione 30 e 40 mm).
• La grande facilità di connessione ed installazione, grazie ai connettori M12 e all’uso di cavi non schermati fino a 100 m.
• L’integrazione delle funzioni di sicurezza, tra cui l’autocontrollo delle uscite statiche, il controllo dei contattori esterni (EDM) e la funzione di Start/Restart automatico o manuale selezionabile.
• L’eccezionale robustezza meccanica ed elettrica frutto di anni di esperienza Reer acquisita sul campo con ogni tipo di applicazione.
• Temperatura operativa da -10 a 55 °C.
• Grado di protezione contemporaneamente IP 65 e IP 67.
  Alta resistenza alla penetrazione di polveri e liquidi in una barriera di dimensioni molto compatte.
• Modelli Master/Slave per il collegamento a cascata di due o tre barriere.
• 2 uscite statiche PNP di sicurezza.

Disponibili versioni speciali con custodia stagna IP 69K (WTF e WTHF) adatte anche per applicazioni Food & Beverage

Modelli conformi alla “Direttiva ATEX” 94/9/CE – Polveri Zona 22 - Gas Zona 2 disponibili su richiesta.

Le barriere della serie EOS4 possono essere collegate alle interfacce di sicurezza dedicate della serie AD SR, oppure direttamente a dei contattori comandati e controllati dalla barriera, oppure a MOSAIC o ad adeguati moduli di sicurezza commerciali o PLC di sicurezza.

Il contenitore stagno WT consente l’impiego delle barriere fotoelettriche in ambienti operativi severi caratterizzati dalla presenza di acqua e vapore.
Le custodie WTF e WTHF possono essere usate nell’industria degli alimenti e delle bevande. Grazie ai loro componenti inerti (non-tossici), infatti, nessun residuo viene rilasciato quando la barriera viene lavata o quando viene a contatto con prodotti alimentari.

Il contenitore stagno è formato da:

• Tubo trasparente in PMMA (polymethyl methacrylate).
• Tappi sigillanti in POM-C (resina acetale – DELRIN®)
• Sistema anti-condensa tramite valvola integrata GORE™
• Supporti di fissaggio in POM-C e acciaio inox (AISI 316).

La compatta custodia cilindrica di EOS WTF e WTHF (solo 56 mm di diametro) ha un grado di protezione IP 69K e può sopportare getti di acqua con pressione fino a 80 bar e temperatura di 80°C.
La custodia è dotata di una valvola che consente la fuoriuscita dell’eventuale umidità presente all’interno evitando la formazione di condensa.
La versione WTHF (Heating) è dotata di sistema di riscaldamento a controllo termostatico che permette di operare in ambienti con temperature fino a - 25°C.

Modelli disponibili:

EOS4 X WTF/WTHF

• altezza protetta da 160 a 1810 mm e 2-3-4 raggi
• risoluzione 14 mm, portata max. 5 m
• risoluzione 30 mm e 2-3-4 raggi, portata max. 17 m

EOS2 X WTF/WTHF

• altezza protetta da 160 a 1810 mm e 2-3-4 raggi
• risoluzione 30 mm e 2-3-4 raggi, portata max. 10 m

La barriera di sicurezza viene fornita già montata all’interno della custodia stagna con cavo precablato da 10 metri. Le staffe di fissaggio sono comprese.

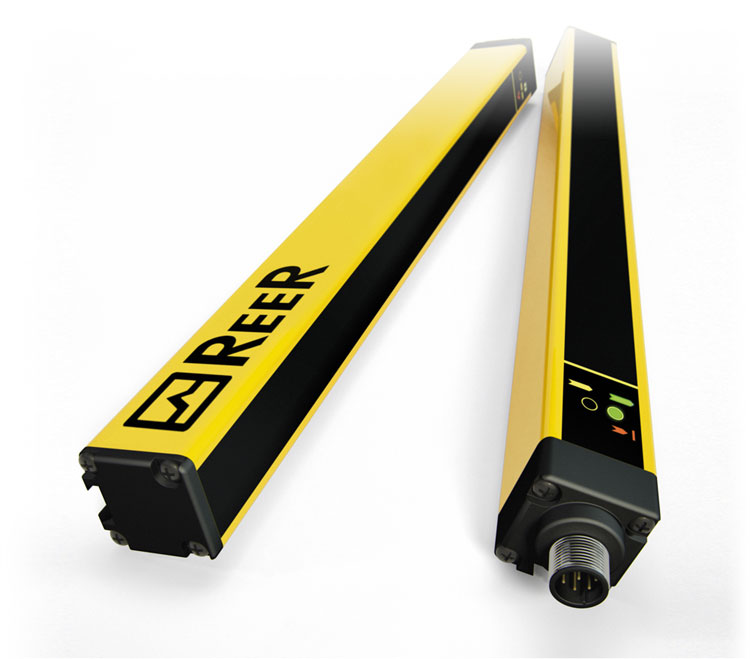

EOS2 is a compact Type 2 light curtain with competitive performance and innovative features.

Its features include:

• Minimal cross section - 28 x 30 mm.
• No blind area on one side: the position of first beam ensures that the sensitive area extends to end of the light curtain.
• Minimal blind area on connector side.
• The solution with two L-mounted light curtains, e.g. Master-Slave, maintains 40 mm resolution in corner (models with resolution 30 and 40 mm).
• Easy connection and installation thanks to the M12 connectors and the use of unshielded cables up to 100 m.
• Integrated safety functions, including self-monitoring of static outputs, control of external contactors (EDM) and automatic/manual selectable Restart.
• Exceptional mechanical and electrical robustness are the result of extensive experience gained hands-on with all kinds of applications.
• Operating temperature range -10 to 55 °C.
• Protection rate: IP 65 and IP 67 at the same time.
• High resistance to infiltration by dust and liquids in a highly compact light curtain.
• Models Master/Slave for cascade connection of two or three light curtains.
• 2 safety PNP static outputs.

Special versions with IP 69K watertight enclosure (WTF and WTHF), also suitable for Food & Beverage industry, available

Special models in conformity with the "ATEX Directive" 94/9/CE - Dust zone 22 - Gas Zone 2 available on request.

EOS2 light curtains may be connected to the dedicated safety interfaces series AD SR, or directly to contactors actuated and controlled by the light curtain, or to MOSAIC or to suitable commercial safety modules or safety PLCs.

EOS4 is a compact Type 4 light curtain with competitive performance and innovative features.

Its features include:

• Minimal cross section - 28 x 30 mm.
• No blind area on one side: the position of first beam ensures that the sensitive area extends to end of the light curtain.
• Minimal blind area on connector side.
• The solution with two L-mounted light curtains, e.g. Master-Slave, maintains 40 mm resolution in corner (models with resolution up to 40 mm).
• Easy connection and installation thanks to the M12 connectors and the use of unshielded cables up to 100 m.
• Integrated safety functions, including self-monitoring of static outputs, control of external contactors (EDM) and automatic/manual selectable Restart.
• Exceptional mechanical and electrical robustness are the result of extensive experience gained hands-on with all kinds of applications.
• Operating temperature range -10 to 55 °C.
• Protection rate: IP 65 and IP 67 at the same time
  High resistance to infiltration by dust and liquids in a highly compact light curtain.
• Models Master/Slave for cascade connection of two or three light curtains.
• 2 safety PNP static outputs.

Special versions with IP 69K watertight enclosure (WTF and WTHF), also suitable for Food & Beverage industry, available

Special models in conformity with the "ATEX Directive" 94/9/CE - Dust zone 22 - Gas Zone 2 available on request

EOS4 light curtains may be connected to the dedicated safety interfaces series AD SR, or directly to contactors actuated and controlled by the light curtain, or to MOSAIC or to suitable commercial safety modules or safety PLCs.

Watertight enclosures allow light curtains and light grids to be used in a harsh working environments with exposure to water and steam.

Thanks to its inert (non-toxic) components, no residuals are left when the light curtains are washed down or when they come directly in contact with food. This makes WTF and WTHF enclosures suitable for the Food & Beverage industry.

The watertight enclosure is made of:

• PMMA (polymethyl methacrylate) transparent enclosure
• POM-C (acetal resin – DELRIN®) sealing caps
• Anti-condensation system trough integrated GORE™ valve
• POM-C and Stainless steel fastening brackets (AISI 304)

The small EOS WTF and WTHF cylindrical enclosure (only 56mm diameter) is IP 69K protection rate tested and can withstand up to 80 bar of water jets pressure at the temperature of 80°C.
Enclosure incorporates a valve to drain humidity and avoid condensation.
WTHF version (Heated) has a thermostatically-controlled heating system and can work down to
– 25° C.

Available models:

EOS4 X WTF/WTHF

• protected height 160 to 1810 mm and 2-3-4 beams
• resolution 14 mm, max range 5 m
• resolution 30 mm and 2-3-4 beams, max range 17 m

EOS2 X WTF/WTHF

• protected height 160 to 1810 mm and 2-3-4 beams
• resolution 30 mm and 2-3-4 beams, max range 10 m

The safety light curtain/grid is delivered already enclosed into its watertight tube with a 10m long prewired cable and the related fastening brackets.



EOS2 ist eine wichtige Entwicklung im Bereich der SICHERHEITSLICHTVORHÄNGE/-GITTER.

Einige ihrer innovativen Eigenschaften möchten wir hier hervorheben:

• Abmessungen nur 28 x 30 mm.
• Kein toter Bereich auf einer Seite: Dank der Position des ersten Strahls erstreckt sich der Erfassungsbereich bis zum Ende der Lichtschranke
• Die tote Zone ist auf ein Minimum anschlussseitig verringert.
• Bei L-förmig installierten Lichtschranken wird die Auflösung von 40 mm im Winkel eingehalten (Modelle mit Auflösungen von 30 und 40 mm).
• Der einfache Anschluss und Einbau dank verwendeter M12-Stecker und nicht geschirmter Leitung bis zu 100 m Länge.
• Die Integration der Sicherheitsfunktionen, darunter die Selbstkontrolle der statischen Ausgänge,
  die Steuerung der externen Schaltschütze (EDM) und die wählbare automatische oder manuelle
  Start/Neustart-Funktion
• Die außergewöhnliche mechanische und elektrische Robustheit, dank der langjährigen Erfahrung, die ReeR auf diesem Gebiet bei jeder Art von Anwendung erworben hat
• Umgebungstemperatur von -10 bis 55 °C.
• Schutzgrad IP 65 und IP 67.
• Hohe Widerstandskraft gegen das Eindringen von Staub und Flüssigkeiten, bei einer Schranke mit sehr kompakten Abmessungen
• Modelle Master / Slave für die Kaskadenschaltung von zwei oder drei Lichtschranken
• 2 statische PNP-Sicherheitsausgänge

Sonderausführungen mit IP 69K-Schutzgehäuse (WTF und WTHF) verfügbar, ebenfalls für den Einsatz in der Lebensmittel- und Getränkeindustrie geeignet.

Spezielle Modelle, die der “ATEX-Richtlinie” 94/9/EG – Staub Zone 22 - Gas Zone 2 entsprechen, sind auf Anfrage erhältlich.

Die Lichtschranken der Baureihe EOS2 können mit den Sicherheitsrelais der Baureihe AD SR verwendet werden. Des Weiteren ist auch eine Verwendung mit dem modularen Sicherheitssystem MOSAIC, Schütze, Sicherheits-PLC sowie geeigneten, handelsüblichen Sicherheitsmodulen möglich.

EOS4 ist eine wichtige Entwicklung im Bereich der Sicherheitslichtvorhänge/-gitter. Einige ihrer innovativen Eigenschaften möchten wir hier hervorheben:

• Abmessungen nur 28 x 30 mm.
• Kein Blindbereich auf einer Seite: Dank der Position des ersten Strahls erstreckt sich der Erfassungsbereich bis zum Ende der Lichtschranke.
• Der Blindbereich ist auf ein Minimum anschlussseitig verringert.
• Bei L-förmig installierten Lichtschranken wird die Auflösung von 40 mm im Winkel eingehalten (Modelle mit Auflösungen bis zu 40 mm).
• Der einfache Anschluss und Einbau dank verwendeter M12-Stecker und nicht geschirmter Leitungen bis zu 100 m Länge.
• Die Integration der Sicherheitsfunktionen, darunter die Selbstkontrolle der statischen Ausgänge, die Steuerung der externen Schaltschütze (EDM) und die wählbare automatische oder manuelle Start/Neustart-Funktion.
• Die außergewöhnliche mechanische und elektrische Robustheit dank der langjährigen Erfahrung, die ReeR auf diesem Gebiet bei jeder Art von Anwendung erworben hat.
• Umgebungstemperatur von -10 bis 55 °C.
• Schutzgrad IP 65 und IP 67.
  Hohe Widerstandskraft gegen das Eindringen von Staub und Flüssigkeiten bei einer Lichtschranke
  mit sehr kompakten Abmessungen.
• Modelle Master / Slave für die Kaskadenschaltung von zwei oder drei Lichtschranken.
• 2 statische PNP-Sicherheitsausgänge.

Sonderausführungen mit IP 69K-Schutzgehäuse (WTF und WTHF) verfügbar, ebenfalls für den Einsatz in der Lebensmittel- und Getränkeindustrie geeignet (siehe Seite 201).

Die Lichtschranken der Baureihe EOS4 können mit den Sicherheitsrelais der Baureihe AD SR verwendet werden. Des Weiteren ist auch eine Verwendung mit dem modularen Sicherheitssystem MOSAIC, Schaltschütze, Sicherheits-PLC´s sowie geeigneten, handelsüblichen Sicherheitsmodulen möglich.

Spezielle Modelle, die der “ATEX-Richtlinie” 94/9/EG - Staub Zone 22 - Gas Zone 2 entsprechen,
sind auf Anfrage erhältlich.

Wasserdichte Schutzgehäuse ermöglichen den Einsatz von Lichtvorhängen/-gittern in schwierigen Umgebungen mit Strahlwasser und Dampf.

Dank der inaktiven (ungiftigen) Komponenten, gibt es beim Reinigen des Lichtgitters oder beim Kontakt mit Lebensmitteln keine Rückstände oder Verunreinigungen. Dies erlaubt den Einsatz von WTF und WTHF Gehäusen in der Lebensmittel- & Getränkeindustrie.

Das kompakte, zylindrische EOS WTF und WTHF Schutzgehäuse (nur 56 mm Durchmesser) ist mit der Schutzart IP 69 K ausgezeichnet und widersteht einem Wasserstrahl von bis zu 80 bar Druck bei einer Temperatur von 80° C. Das Gehäuse besitzt ein Ventil, das evtl. vorhandene Feuchtigkeit im Gehäuse austreten lässt, wodurch sich die Bildung von Kondenswasser vermindert. Die Modelle WTHF (mit Heizung) besitzen ein thermogesteuertes Heizsystem, um Anwendungen in Umgebungen mit bis zu -25° C zu ermöglichen.

Das versiegelte Schutzgehäuse besteht aus:

• Transparentes Gehäuse Ø 56 mm aus PMMA (Polymethylmethacrylat - Acrylglas)
• Dichtkappen aus POM-C (Polyoxymethylen Copolymer – DELRIN®)
• GORE™-Ventil, verhindert die Bildung von Kondensat
• Befestigungswinkel aus POM-C und Edelstahl (AISI 304 - V2A)

The small EOS WTF and WTHF cylindrical enclosure (only 56mm diameter) is IP 69K protection rate tested and can withstand up to 80 bar of water jets pressure at the temperature of 80°C.
Enclosure incorporates a valve to drain humidity and avoid condensation.
WTHF version (Heated) has a thermostatically-controlled heating system and can work down to
– 25° C.

Erhältliche Modelle:

EOS4 X WTF/WTHF

• Überwachungshöhe von 160 bis 1510 mm oder 2, 3 und 4 Strahlen
• Auflösung 14 mm Fingerschutz, maximale Reichweite 5 m
• Auflösung 30 mm oder 2, 3 und 4 Strahlen, maximale Reichweite 17 m

EOS2 X WTF/WTHF

• Überwachungshöhe von 160 bis 1510 mm oder 2, 3 und 4 Strahlen
• Auflösung 30 mm oder 2, 3 und 4 Strahlen, maximale Reichweite 10 m

Die Sicherheitslichtvorhänge / -gitter werden bereits innerhalb des Schutzgehäuses mit vorverkabelter 10 m Leitung geliefert. Die passenden Halterungen sind im Lieferumfang enthalten.
